تم تصميم مبادل حراري صحي بتصميم الأنبوب داخل الأنبوب خصيصًا لعمليات تبريد سائل الحقن (WFI) بمعدل تدفق أقل من 1500 لتر في الساعة. يتكون هذا التبادل الحراري من أنبوبين، ملفوفين داخليًا وخارجيًا معًا، مما يضمن التبريد السريع، والحد الأدنى من الصيانة، وعدم وجود خطر التلوث المتبادل بين المنتج وسوائل العمل.
| الطراز | معدل التدفق | درجة الحرارة |
| 0-1000 lph | يتم تبريده من 85درجة مئوية إلى 40درجة مئوية عن طريق دخول الماء عند 7درجات مئوية | |
| 1000-1500 lph | يتم تبريده من 85درجة مئوية إلى 40درجة مئوية عن طريق دخول الماء عند 7درجات مئوية |

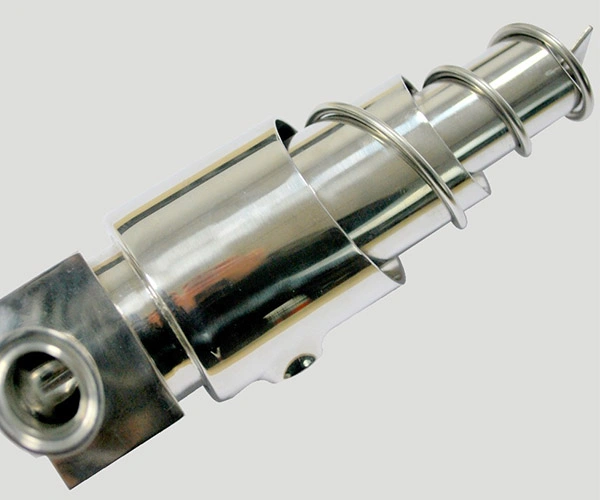

- يتكون المبادل الحراري بأكمله من ثلاث طبقات من الأنابيب الفولاذية غير الملحومة، المتكونة في قطعة واحدة دون أي خطر للتسرب (لا يوجد لحام داخلي). يتم تصنيعها كهيكل متكامل. يوجد جهاز إحداث اضطراب بين الأنبوبين في جانب وسيط التبريد لتعزيز كفاءة انتقال الحرارة. على جانب المنتج، لا توجد خدمات أو زوايا ميتة.

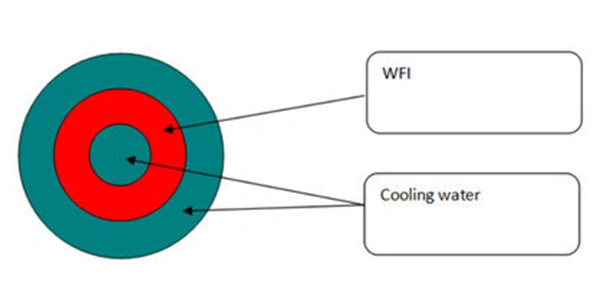

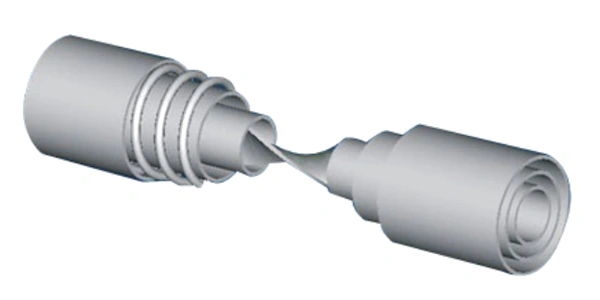

- يتدفق المنتج عبر القناة المركزية، بينما يتدفق وسيط التبريد عبر الطبقات الداخلية والخارجية للمبادل الحراري. يتم ثني الأنابيب ثلاثية الطبقات في تصميم على شكل حرف U، مما يسمح بالقضاء على أي تمدد حراري يتم توليده أثناء التسخين أو التبريد أو حتى التعقيم بالبخار مع فوارق كبيرة في درجات الحرارة. يضمن تدفق التيار المعاكس كفاءة مثالية لنقل الحرارة ونطاق تبريد أكبر.

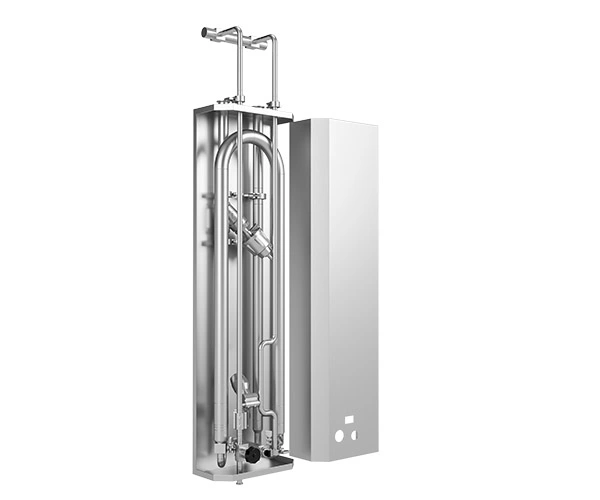

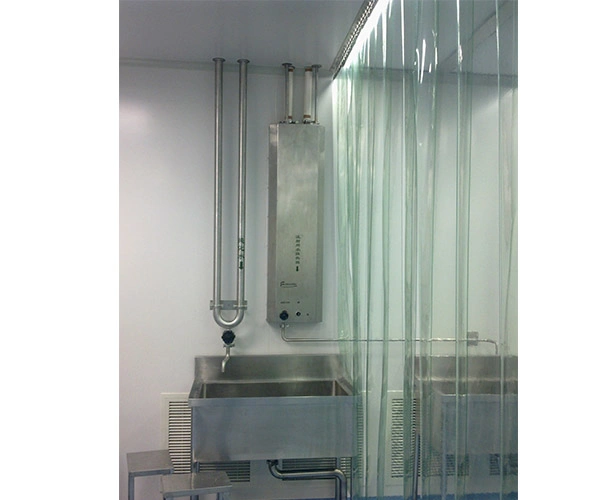

- يمكن بيع المبادل الحراري كوحدة واحدة أو كنظام معياري كامل، مع سهولة تركيب واستخدام الخيار المعياري. تتكوّن الوحدة من مبادل حراري من نوع أنبوب داخل أنبوب، وغلاف خارجي، ومجموعة صمامات، وواجهة أنبوب بيتو Pitot . يتم استخدام واجهة أنبوب بيتوت Pitot المخصصة خصيصًا لتوصيل المبادل الحراري بنظام خط الأنابيب الرئيسي.
- لا يوجد لحام داخلي لمنع التسرب الداخلي يتم تثبيت أسطح تلامس المنتج بالكهرباء على سطح خشونة Ra<0.5 مم
- يضمن التوصيل الحراري عالي الكفاءة استجابة سريعة لنقل الحرارة (10 ثوانٍ)
- يضمن مؤشر درجة حرارة المخرج سلامة المشغلين
- حجم صغير وتصميم قياسي : يتيح سهولة التركيب في نظام WFI ويوفر المساحة
- تضمن الواجهة المطروقة الخاصة تصريفاً كاملاً على جانب المنتج.
- سهولة إجراء التعقيم بالبخار اثناء الانتاج أو التعقيم بالماء الساخن
- نظام توثيق كامل
- لا يتطلب الهيكل الرئيسي للمبادل الحراري أي صيانة
- المبادل الحراري على شكل حرف U مقاوم للتشوه الناتج عن الحرارة
- نظام التبادل الحراري في الصناعة الكيميائية
- نظام التبادل الحراري في مصانع تصنيع المواد الغذائية
- نظام التبادل الحراري في الصناعة الكيميائية
- نظام التبادل الحراري في صناعة المعادن
