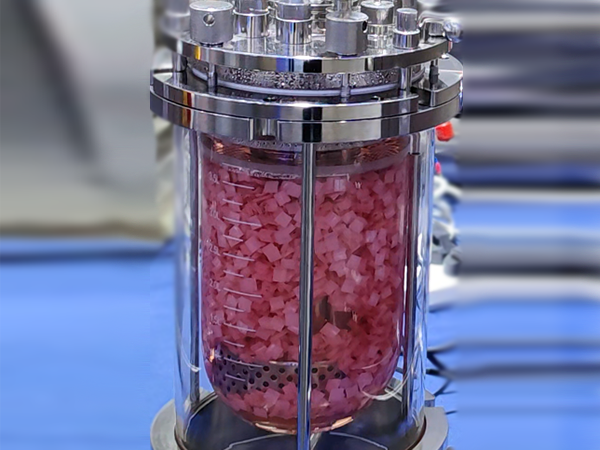

نظام المفاعل الزجاجي
تنزيل PDFGlass Reactor System
تتخصص الشركة في تصميم وتصنيع مفاعلات حيوية عالية الأداء على مستوى المختبرات وعلى مستوى الإنتاج التجريبي. تدمج أنظمة المفاعلات عالية الجودة تقنيات متقدمة مثل التحكم في التخمر بالتغذية المرحلية المعتمد على النماذج، بالإضافة إلى حلول المحركات المغناطيسية المبتكرة، مما يوفر أداءً موثوقاً وفعّالاً لتطبيقات المعالجة الحيوية الحديثة.
يتم اختبار جميع حلول المفاعلات الحيوية بدقة داخل المختبرات التابعة للشركة تحت ظروف تخمير حقيقية لضمان المتانة وقابلية التكرار والموثوقية طويلة الأمد. تم تصميم المفاعلات الحيوية المختبرية مع مراعاة أقصى درجات المرونة، حيث يمكن تكييفها بسهولة مع مجموعة واسعة من التطبيقات، بما في ذلك زراعة البكتيريا، والكائنات الدقيقة، والخلايا الحشرية، وخلايا الثدييات، والخلايا الجذعية.
بالإضافة إلى ذلك، يتم تصنيع أنظمة مفاعلات تجريبية متكاملة، بما في ذلك الأوعية، والوحدات المركبة على هيكل معدني (Skid-mounted)، وخزانات التحكم. يتم توفير كل مفاعل حيوي كنظام مستقل كامل الوظائف. وبفضل الخبرة الواسعة في تكامل الأنظمة، يتم تقديم الدعم لتنفيذ المفاعلات الحيوية التجريبية ضمن خطوط الإنتاج المؤتمتة بالكامل في مختلف الصناعات مثل الأسمدة الحيوية، والمبيدات الحيوية، والإنزيمات، واللحوم المزروعة معملياً، واللقاحات، والأجسام المضادة، وتطوير عمليات العلاج بالخلايا والجينات وتصنيعها.
تم تجهيز منصات المفاعلات الحيوية ببرنامج SCADA لدعم الامتثال لمتطلبات GMP . كما يتم تقديم خدمات تأهيل وتحقق شاملة تشمل: تأهيل التركيب (IQ)، وتأهيل التشغيل (OQ)، وتأهيل الأداء (PQ)، واختبار القبول في المصنع (FAT)، واختبار القبول في الموقع (SAT)، مما يضمن الجاهزية التنظيمية والأداء المتسق عالي الجودة.

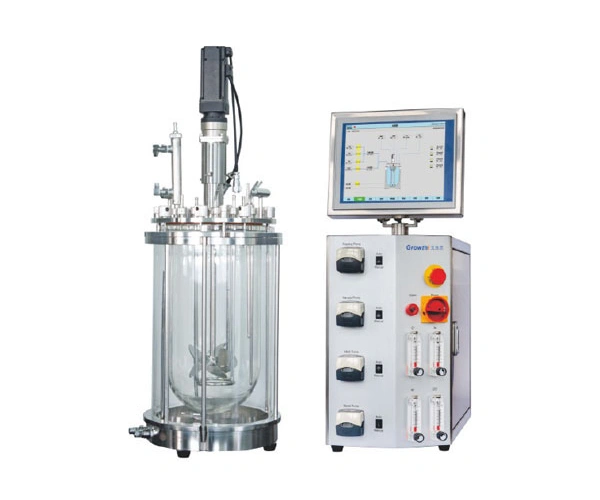

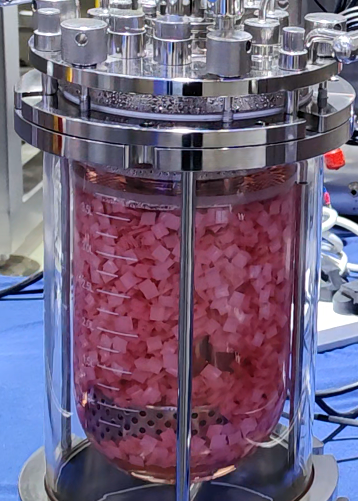

صُمم نظام المفاعل الزجاجي لتطبيقات الخلط المتخصصة، ويتميز بمحرك تقليب ميكانيكي علوي من نوع Plough. يوفر تحكماً دقيقاً بسرعة منخفضة تتراوح من 20 إلى 200 دورة/دقيقة بدقة ±1 دورة/دقيقة، مما يضمن خلطاً لطيفاً وفعالاً. يشتمل النظام على وحدة شاملة للتحكم في الغاز متوافقة مع N₂ وO₂ وCO₂ والهواء لتلبية متطلبات العمليات المتنوعة.

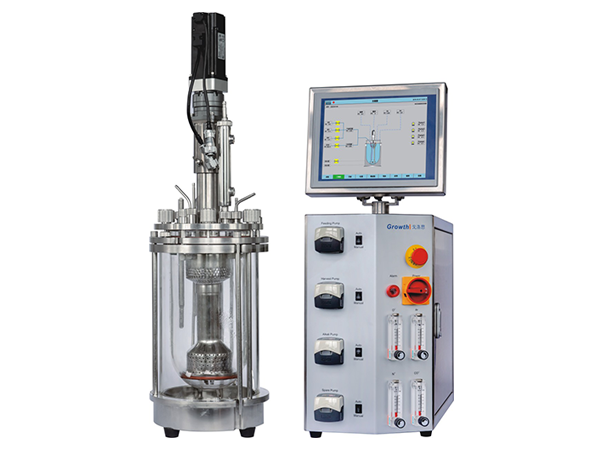

صُمم نظام المفاعل الزجاجي لاستخدامات الخلط الخفيف، وهو مزود بمحرك تقليب ميكانيكي علوي من نوع المجداف. يوفر تقليباً مستقراً منخفض السرعة من 20 إلى 200 دورة/دقيقة مع تحكم دقيق (دقة ±1 دورة/دقيقة). يتميز النظام بوحدة إدارة غازات متعددة الاستخدامات ومتوافقة بالكامل مع N₂ وO₂ وCO₂ والهواء لتحسين بيئات زراعة الخلايا.

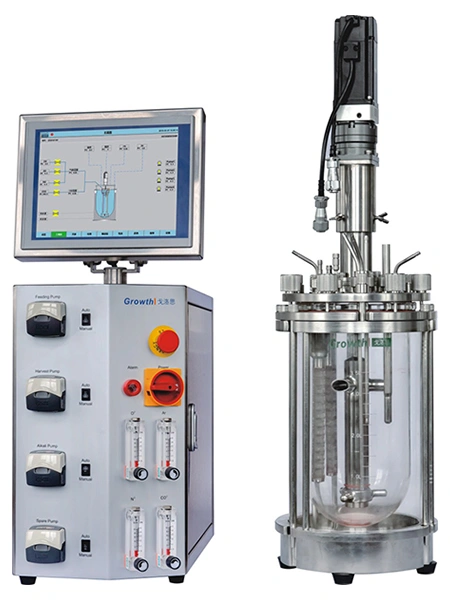

يتميز نظام المفاعل الزجاجي بمحرك تقليب علوي ميكانيكي مصمم للخلط المستقر منخفض القص. يوفر تحكماً دقيقاً في السرعة من 20 إلى 200 دورة/دقيقة بدقة ±1 دورة/دقيقة. تم تجهيز النظام بوحدة شاملة لإدارة الغاز، تدعم إمداد N₂ وO₂ وCO₂ والهواء لتحقيق التحكم الأمثل في العمليات.
صُمم نظام المفاعل الزجاجي لتطبيقات الكائنات الدقيقة ذات القص العالي، ويتميز بمحرك تقليب توربيني ميكانيكي علوي. يوفر خلطاً قوياً مع نطاق سرعة من 50 إلى 1000 دورة/دقيقة مع تحكم دقيق (دقة ±1 دورة/دقيقة). يقوم نظام إدارة الغاز بتنظيم الهواء وO₂ عبر صمامات الملف اللولبي لضمان تهوية مستقرة، ويشمل صمامات عدم رجوع أحادية الاتجاه عند المخرج لمنع التدفق العكسي.

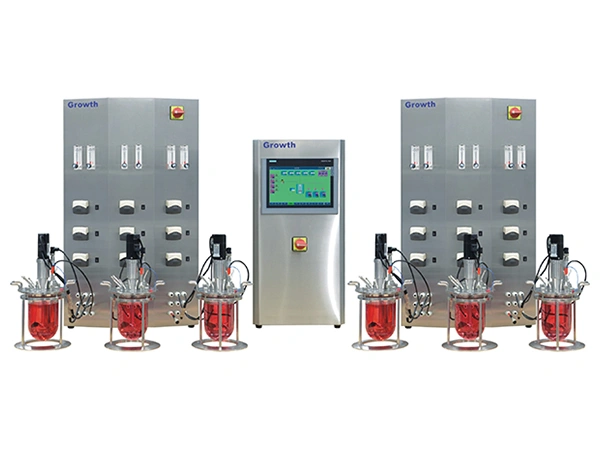

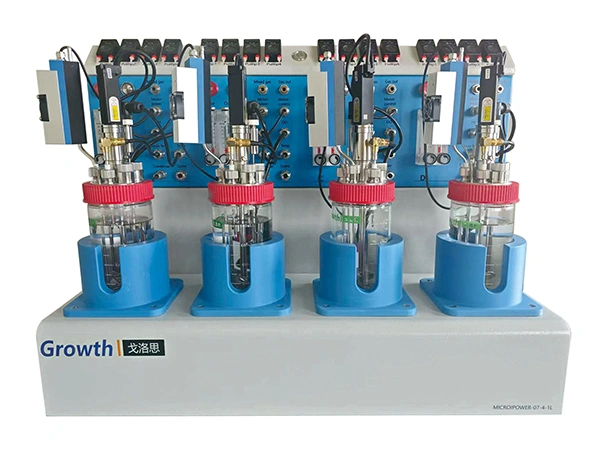

تم تصميم نظام المفاعل الزجاجي الخاص بنا لإجراء التجارب المتوازية عالية الإنتاجية، مما يسمح بالتحكم في أوعية متعددة من محطة تحكم واحدة. نقدم تكوينات قابلة للتخصيص بالكامل لتتناسب مع احتياجات البحث الخاصة بكم، بدءاً من وعاء مستقل واحد وحتى مصفوفات متعددة المفاعلات تعمل بالتوازي.
| الخزان | الحجم الكلي | |||||
| حجم العمل | 0.8L | 2L | 3.5L | 7.5L | 10.5L | |
| نسبة الارتفاع إلى القطر (H:D) | 1:2 | 1:1.6 | 1:1.6 | 1:1.6 | 1:1.6 | |
| الابعاد الكلية | H540xW390xD485mm | ⌀210xH690mm | ⌀240xH758mm | ⌀290xH820mm | ⌀330xH910 mm | |
| أبعاد التعقيم مع مكثف العادم | ⌀106xH270mm | ⌀200xH520mm | ⌀220xH570mm | ⌀260xH630mm | ⌀300xH720 mm | |
| المادة | زجاج بوروسيليكات | |||||
| الحساسات | درجة الحموضة (pH) | نطاق الرقم الهيدروجيني: 0-14، تحكم PID، الدقة: ±0.01، متصل بالقلوي وCO₂ | ||||
| الأكسجين الذائب (DO) | نطاق الأكسجين الذائب: 0-200%، تحكم PID، الدقة: ±1%، مرتبط بـ O₂ وN₂ والهواء | |||||
| مستوى السائل | مجسات من الفولاذ المقاوم للصدأ، تحكم PID، يتم استخدام 1~2 مجس | |||||
| درجة الحرارة | مرسل درجة حرارة مدمج وصغير الحجم، تحكم PID، شاشة عرض رقمية، الدقة: ±0.1°C. نطاق التحكم: من 5°C فوق درجة حرارة ماء التبريد إلى 65°C | |||||
| تحكم الغاز | قياس التدفق | وحدة التحكم بالتدفق الكتلي الحراري، معدل التدفق: 0.1～5 لتر قياسي/الدقيقة (SLPM) | ||||
| الغاز | نظام التحكم بالغاز (O₂، الهواء)، تحكم بصمام الملف اللولبي، صمام أحادي الاتجاه عند مخرج الغاز | |||||
| المرشح | المدخل: 37 مم، 0.2 ميكرومتر، PTFE. المخرج: 50 مم، 0.2 ميكرومتر، PTFE | |||||

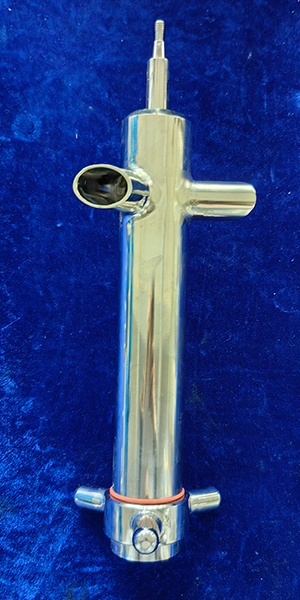

| مكثف العادم | الفولاذ المقاوم للصدأ 316L | |||||
| تغذية السائل | أربع مضخات تحويطية (Peristaltic pumps) | تجميع التدفق؛ يمكن تخصيص الوظائف بحرية؛ السرعة: 30 دورة/الدقيقة، وقت التشغيل القابل للضبط: 0～100% | ||||

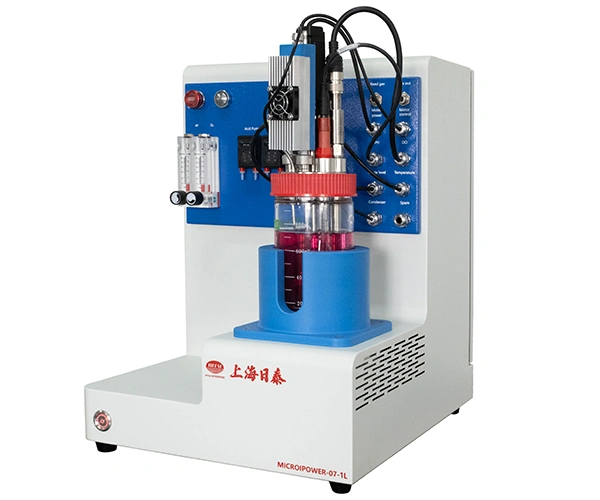

| نظام التحكم | سعة 1 لتر: جهاز كمبيوتر شخصي متكامل (All-in-one PC) + وحدة تحكم Siemens PLC سعة 3–15 لتر: جهاز لوحي صناعي مزود بشاشة لمس + وحدة تحكم Siemens PLC | |||||
| تسجيل البيانات | كمبيوتر صناعي مزود ببرنامج SCADA | |||||
متخصصة في تصنيع معدات العمليات شركة RITAI هي شركة متخصصة في تصنيع معدات المعالجة الحيوية عالية الجودة. تتخصص شركة Shanghai Ritai في إنتاج المفاعلات الحيوية المتقدمة، والمخمّرات، وأنظمة العمليات القياسية لصناعات المستحضرات الدوائية الحيوية العالمية، وإنتاج الإنزيمات، والصناعات الزراعية الحيوية.
إلى جانب التصنيع عالي الجودة للفولاذ المقاوم للصدأ، نقدم حلول هندسية متكاملة تبدأ من التصميم المفاهيمي، مروراً بالتصنيع المعتمد وفق معيار ASME، وحتى التركيب والتحقق المطابق لمتطلبات GMP. وتحظى الشركة بثقة العملاء حول العالم من خلال ضمان توافق المعدات الحساسة مع أعلى المعايير الدولية مثل ختم ASME (U)، وتوجيهات EU PED، ولوائح FDA.
